從狹義上講,終端設備僅指中央空調系統中向房間輸送冷熱的最后一個環節。中央空調系統一般由冷熱源、輸配系統、空氣處理設備和終端設備組成。冷熱源用來提供冷卻或加熱所需的能量,也就是我們常說的主機(室外機)。傳輸和分配系統將冷熱源產生的冷熱水/空氣輸送到所需的地方,也就是我們常說的風道系統/水管系統??諝馓幚碓O備用于產生所需的空氣,如空調箱、新風機組、空氣處理機組和其他設備。終端設備是向房間輸送冷熱的最后一環,包括散熱器、各種供氣口、風機盤管、地板輻射供暖/制冷等。廣義而言,我們將空氣處理設備和終端設備稱為終端設備。
風機盤管和風機盤管空調系統
風機盤管系統是一個全水系統,通常服務于建筑物的周圍區域。。這是一個應用廣泛且經濟的系統,可用于處理建筑物中具有不同負載特性的獨立控制區域。此外,與其他集中式空氣處理系統相比,整棟建筑只需要較少的空間來放置設備,與其他空氣處理系統相比,在已建成的建筑中安裝更簡單。以下部分是對該系統的簡要介紹,包括可切換雙控制系統、四控制系統和帶輔助電加熱的雙控制系統的詳細描述。并列出它們的特征,以便設計者可以選擇、評估和應用它們的基本系統形式或其他變化。

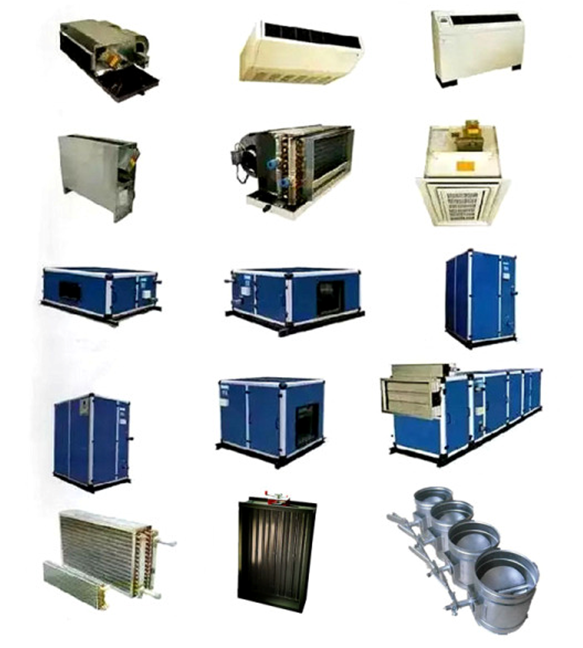

1。目前市場上的風機盤管類型

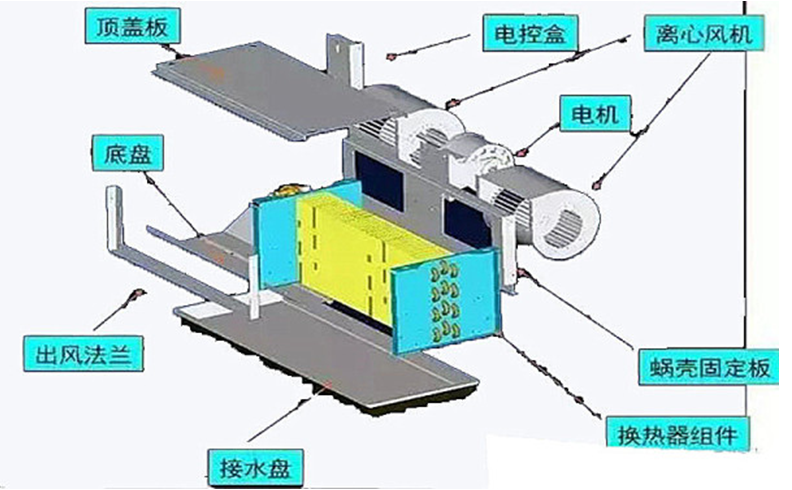

2、風機盤管的結構
(1)風機,風機有兩種形式,即離心多葉片和橫流風。
(2)對于風機電機,由于對機組噪聲的要求,一般采用電容電路。在操作過程中,改變電機的輸入電壓以調節電機的速度,從而改變單元的空氣量。
(3)線圈,一般由銅管串鋁片制成,線圈數量一般為兩排或三排。
(4)空氣過濾器,過濾材料一般由粗孔泡沫塑料或纖維織物制成。
(5)調節裝置,一般機組有三個變速調節風量。(高、中、低速檔),將風量范圍調整到50%左右。

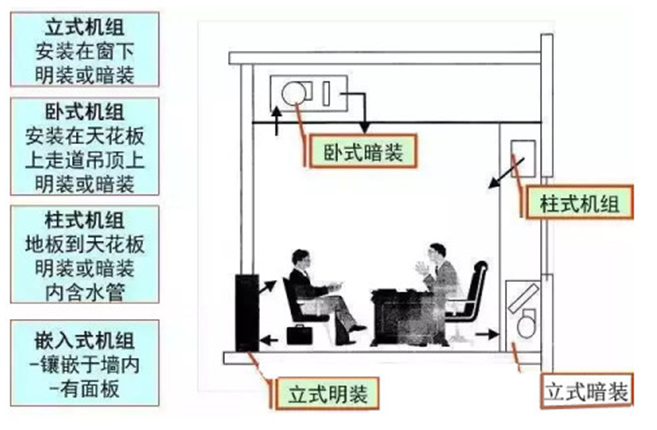

3。各種類型風機盤管裝置的安裝位置
4。風機盤管機組的基本參數及其相互轉換關系
風機盤管機組的基本參數:風量、制冷量、供熱、靜壓、噪聲、水阻力、輸入功率、供水量、進出水溫差。
5。風機盤管空調系統
風機、電機和盤管:冷卻盤管、加熱盤管、過濾器、箱體和冷凝盤;控制閥(可選)、室內或內部溫度傳感器(可選)、新鮮空氣閥(可選);二次選擇部分:設備二次選擇的配置,以增加一個項目的功能。
6、可切換雙管系統
可切換雙管系統具有供水管和回水管,它們連接到房間端設備的盤管。雙管系統用于熱負荷低的溫帶地區。在系統正常運行期間,冷水或熱水在管道中循環。但是不可能在管道中同時循環熱水和冷水。該系統必須每年切換兩次,春季和秋季。這將導致一些房間在一年中條件不舒適,例如,一些房間需要供暖,而另一些房間需要制冷。有時管道系統劃分方法可以用來解決這個問題,但并不總是可行的。
在兩個控制系統中增加輔助電加熱線圈可以解決不滿足房間舒適條件的問題。這樣,系統可以一直使用冷水,直到室外條件滿足加熱要求,系統從冷卻切換到加熱。
